Descrizione
Rampe carico per mezzi fino 26 tonn M120S-AL 55/72

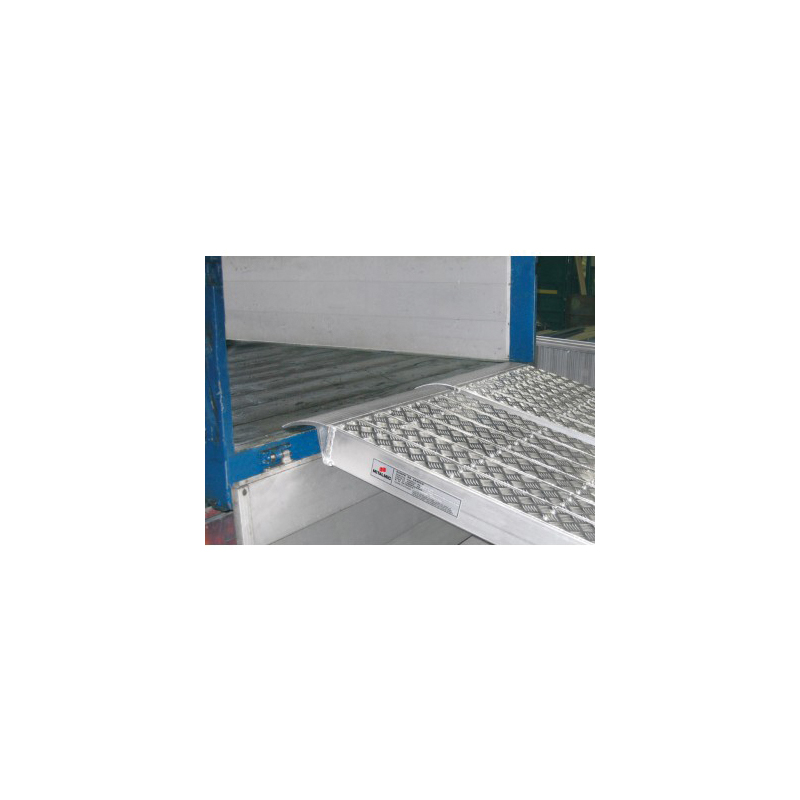

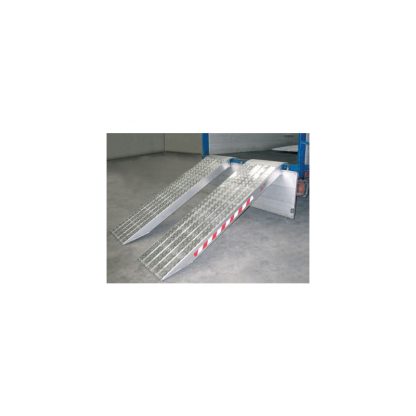

Il profilo di alluminio estruso utilizzato nella produzione di questa gamma di rampe permette di movimentare mezzi fino a 26 ton. In particolare le rampe della serie M120S-AL grazie al rivestimento in lamiera mandorlata sono particolarmente adatte alla movimentazione di mezzi con ruote in gomma piena o mezzi con cingoli in gomma. Le rampe della serie M120S-R grazie al rivestimento in gomma vulcanizzata si prestano ottimamente alla movimentazione di rulli compattatori e mezzi con cingoli in acciaio. I rivestimenti, se usurati, possono essere autonomamente sostituiti in quanto fissati alle rampe con delle viti e sono fornibili su richiesta. Disponibili in varie larghezze e con diversi tipi di testate.
La gamma viene realizzata senza bordi ed il prodotto viene fornito con le necessarie catene di ancoraggio.

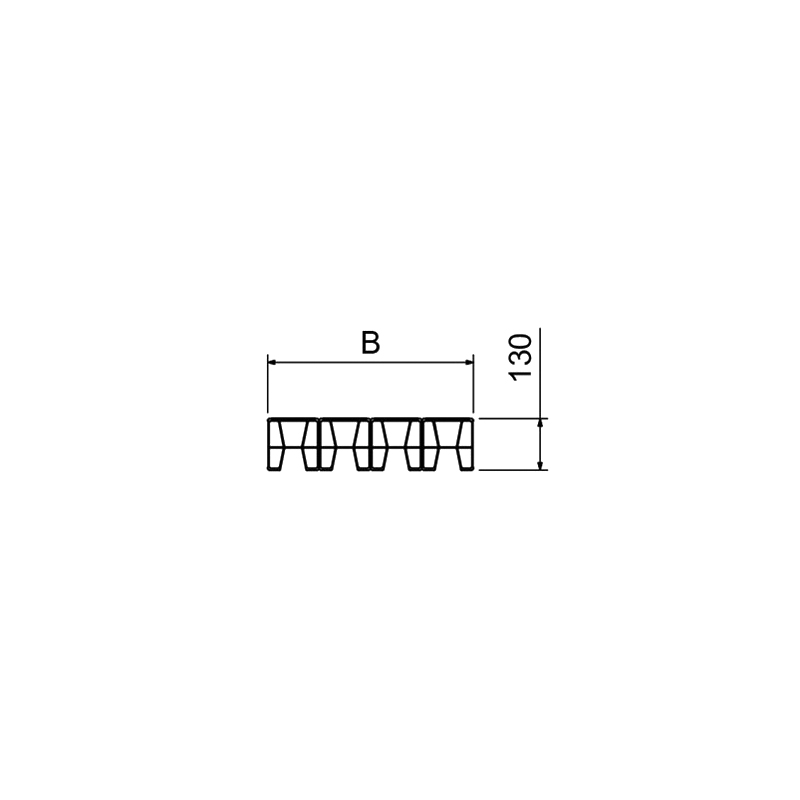

| CODICE | A(m) | B(m) | C(m) | D(m) | E(m) | F(min) | F(max) | N. Gr. * | Kg | M3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 100PI | 2,00 | 1,00 | 2,33 | 0,55 | 1,59 | 0,72 | 1,08 | 4 | 25,00 | 0,64 |
| 125PI | 2,25 | 1,25 | 2,62 | 0,55 | 1,74 | 0,72 | 1,08 | 5 | 27,50 | 0,71 |
| 150PI | 2,50 | 1,50 | 2,91 | 0,55 | 1,89 | 0,72 | 1,08 | 6 | 28,50 | 0,78 |
| 175PI | 2,75 | 1,75 | 3,20 | 0,55 | 2,04 | 0,72 | 1,08 | 7 | 32,00 | 0,86 |
| 00PI | 3,00 | 2,00 | 3,49 | 0,55 | 2,19 | 1,01 | 1,40 | 8 | 34,50 | 0,93 |
| 225PI | 3,25 | 2,25 | 3,78 | 0,55 | 2,34 | 1,01 | 1,40 | 9 | 38,50 | 1,01 |
| 250PI | 3,50 | 2,50 | 4,07 | 0,55 | 2,49 | 1,01 | 1,40 | 10 | 40,00 | 1,08 |
| 275PI | 3,75 | 2,75 | 4,36 | 0,55 | 2,64 | 1,01 | 1,40 | 11 | 42,50 | 1,16 |
| 300PI | 4,00 | 3,00 | 4,65 | 0,55 | 2,79 | 1,01 | 1,40 | 12 | 46,00 | 1,23 |
| 325PI | 4,25 | 3,25 | 4,94 | 0,55 | 2,94 | 1,01 | 1,40 | 13 | 48,00 | 1,30 |
| 350PI | 4,50 | 3,50 | 5,23 | 0,55 | 3,09 | 1,01 | 1,40 | 14 | 54,00 | 1,39 |
| 375PI | 4,75 | 3,75 | 5,52 | 0,55 | 3,24 | 1,01 | 1,40 | 15 | 56,00 | 1,45 |
| 400PI | 5,00 | 4,00 | 5,81 | 0,55 | 3,39 | 1,01 | 1,40 | 16 | 62,50 | 1,53 |
