Descrizione

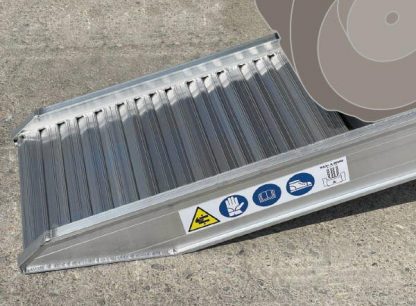

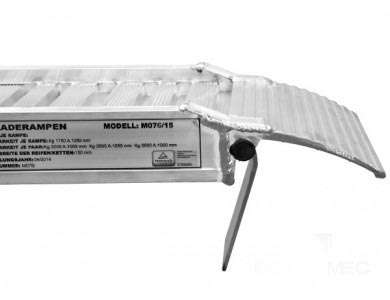

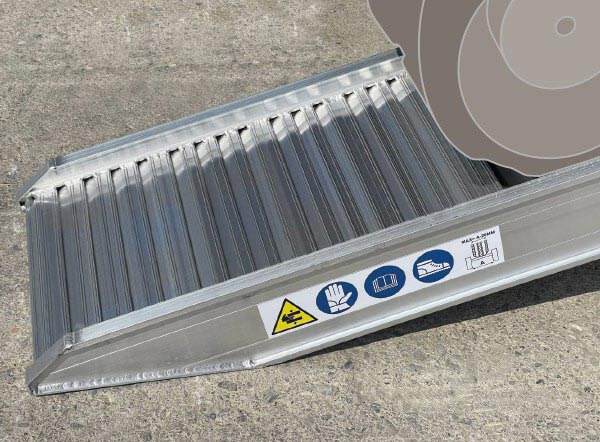

Rampe carico mezzi gommati trattori escavatori M076 20/30
• LARGHEZZA MINIMA DELLA RUOTA O DEL CINGOLO 150 mm
• LARGHEZZA MASSIMA DELLA RUOTA O DEL CINGOLO 220 mm
Questa vasta gamma di rampe compatte con ingombro ridotto è particolarmente adatta alla movimentazione di mezzi gommati utilizzati in diversi settori, dall’agricoltura al giardinaggio, dall’edilizia al movimento terra, come: mini trattori, mini escavatori, mini dumper etc. Disponibili con diversi tipi di testate si adattano particolarmente ai vani dei rimorchi leggeri. La gamma viene realizzata con bordi, senza bordi o con un solo bordo ed il prodotto viene fornito con le necessarie linguette di ancoraggio. Su richiesta la gamma senza bordi è fornibile con rivestimento in gomma vulcanizzata per la specifica movimentazione di rulli compattatori e mezzi con cingoli in acciaio.
| Modello | con bordi | senza bordi | Passo 1000 mm | Passo 1250 mm | Passo 1500 mm | Lunghezza standard mm | Lunghezza con testata tipo "G" mm | Lunghezza con testata tipo "A" mm | Lunghezza con testata tipo "T" mm ** | Ingombro rampa standard con bordi E* mm | Peso alla coppia kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M076/20 | MM076BL.30.20 | MM076SL.30.20 | 3500 | 3500 | 3500 | 1995 | 1944 | 1846 | 1910 | 91 | 28 |
| M076/25 | MM076BL.30.25 | MM076SL.30.25 | 2330 | 2700 | 3500 | 2495 | 2444 | 2346 | 2410 | 91 | 35 |
| M076/30 | MM076BL.30.30 | MM076SL.30.30 | 1750 | 2000 | 2330 | 2995 | 2944 | 2846 | 2910 | 91 | 39 |
| M076/35 | MM076BL.30.35 | MM076SL.30.35 | 1400 | 1550 | 1750 | 3495 | 3444 | 3346 | 3410 | 91 | 45 |
| M076/40 | MM076BL.30.40 | MM076SL.30.40 | 1160 | 1270 | 1400 | 3995 | 3944 | 3846 | 3910 | 91 | 51 |
| M076/45 | MM076BL.30.45 | MM076SL.30.45 | 1000 | 1070 | 1160 | 4495 | 4444 | 4346 | 4410 | 91 | 57 |
Larghezza minima della ruota o del cingolo 150 mm. Larghezza massima della ruota o del cingolo 220 mm.
La gamma è disponibile anche con un solo bordo.
* Ingombro E delle rampe standard senza bordi è uguale all’altezza D del montante.
** La lunghezza con testata tipo 4 delle rampe con bordi è inferiore di 22mm rispetto alla misura indicata.
