Descrizione

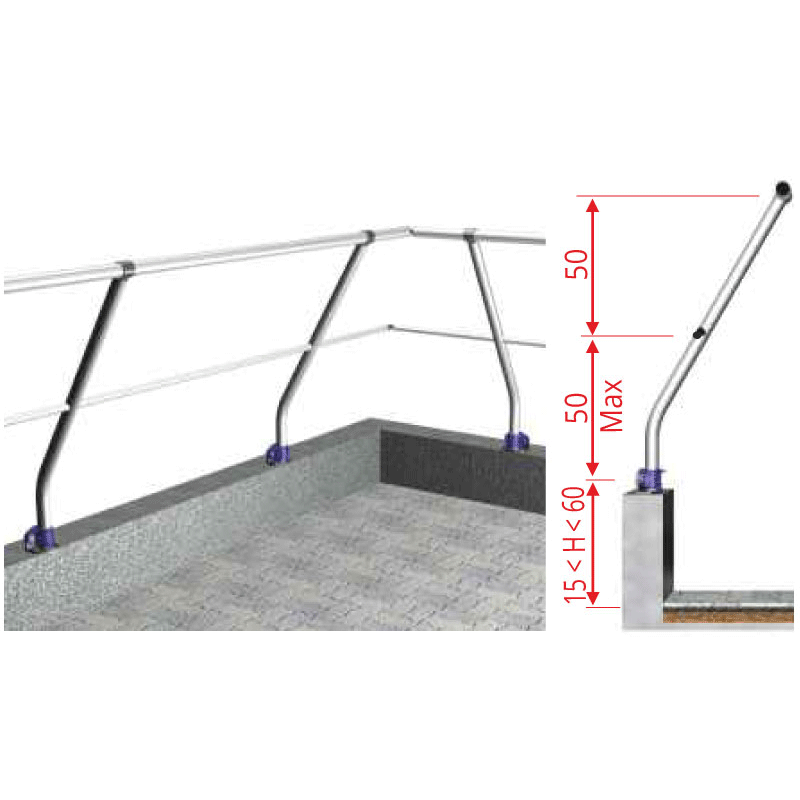

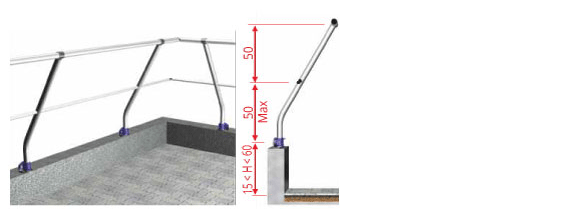

Parapetto inclinato fissaggio in piano – a terra
Applicabile a coperture con veletta 15 < H < 60 cm
Puntoni montanti verticali vengono distanziati ogni mt. 1,5
Corrimano ergonomico in tubolare tondo Ø 51 mm
Corrente intermedio paraginocchia Ø 30 mm
DESCRIZIONE
Disponibili in versione dritta e inclinata, vengono fissati alla struttura con tasselli meccanici dimensionati appositamente o con barre filettate resina chimica bi-componente. Possono essere installati sia all’interno che all’esterno della parete verticale, oppure sotto copertina o veletta, mediante gli appositi elementi di fissaggio.
Parapetto verticale con piastra angolare per fissaggio a terra
Il prezzo esposto considera la fornitura di componenti sfusi e tubolari di lunghezza 6 mt. collegati in modo lineare comprensivi di giunzioni dritte e predisposti per l’assemblaggio secondo il progetto di messa in opera, realizzato dal nostro ufficio tecnico.
I prezzi esposti pertanto non comprendono i puntoni terminali per la chiusura del segmento ed i raccordi ad angolo o snodabili necessari per seguire profili angolari, cambi di livello e pendenze i quali vengono sempre quotati a parte in base al caso specifico.
Il prezzo esposto è riferito al prezzo del parapetto comprensivio di sostegni verticali, collegamenti orizzontale e piastre di aggancio (ed eventualmente di battipiede ove necessario).
Ideati per la realizzazione di protezioni collettive su tetti o coperture dotate di macchinari che richiedono la presenza di operatori per la manutenzione, oppure in caso di edifici che richiedano facile accesso al tetto da parte di personale specializzato autorizzato (N.B. non accessibile al pubblico).
Gli elementi del parapetto permettono una grande adattabilità e si accoppiano formando moduli standard di 3 metri di lunghezza, tuttavia è possibile richiedere dei componenti speciali di misure diverse.
CARATTERISTICHE
Struttura a composizione di moduli indipendenti realizzati in una lega di alluminio che combina leggerezza e solidità ad un’ottima resistenza alla corrosione
Accoppiamento moduli e fissaggio parapetti mediante viti auto-foranti e grani in acciaio INOX anti-ruggine
Fermapiede di altezza 150 mm in profilo di alluminio
Parapetto completo amovibile ad installazione rapida di altezza 1,10 mt.
Puntoni montanti verticali vengono distanziati ogni mt. 1,5
Corrimano ergonomico in tubolare tondo Ø 51 mm
Corrente intermedio paraginocchia Ø 30 mm
Supporti di sostegno e ancoraggio realizzati in acciaio zincato a caldo o in fusione di alluminio
Conformità a normative Europee ed Internazionali UNI EN 14122-3 – UNI EN 13374
Progettazione e studio tecnico in rendering 3D
Libretto di istruzioni e norme d’uso
Altri particolari acquistabili non compresi nel prezzo metro lineare del presente parapetto
GDA Kit giunzione dritta per parapetto
GDB Kit giunzione dritta per corrente intermedio
FERPT Kit giunzione dritta fermapiede
GSA Kit giunzione snodabile per parapetto
GSB Kit giunzione snodabile per corrente intermedio
GSF Kit giunzione angolare fermapiede
GANGD4 Spessore 4 cm per fissaggio verticale su velette sporgenti
TAPPO50 Tappo di chiusura terminale parapetto
TAPPO30 Tappo di chiusura terminale malcorrente intermedio
CERTIFICAZIONE
Sono costruiti e progettati in accordo alla NORMA ITALIANA:
Decreto Legislativo n.81 del 9/4/2008, l’art. 126 “Parapetti”, allegato IV “Requisiti dei luoghi di lavoro”, allegato XVIII “Viabilità nei cantieri, ponteggi e trasporto di materiali”
Sono inoltre conformi alle norme EUROPEE e INTERNAZIONALI:
UNI EN 13374:2004 Sistemi temporanei di protezione dei bordi, specifica di prodotto, metodi di prova.
UNI EN 14122-3 Mezzi di accesso permanenti al macchinario, scale, scale a castello e parapetti
N.B. Il fermapiede è obbligatorio nel momento in cui l’altezza del bordo perimetrale del tetto dell’edificio è inferiore a 150 mm.
I dispositivi di protezione individuale devono essere inclusi nel dossier di intervento ulteriore di lavoro D.I.U.O. L’altezza minima del parapetto deve essere di 1000 mm. dalla superficie di calpestio mentre lo spazio libero sotto il corrimano non deve superare i 500 mm. di altezza.
AVVERTENZE
La distanza tra i montanti deve essere preferibilmente limitata a 1500 mm. in ogni caso se questa distanza è necessariamente superiore uno studio di calcolo deve essere in accordo alla resistenza strutturale dei montanti e dei dispositivi di ancoraggio.
Per qualunque informazione o per avere un preventivo contattateci viaMail oppure telefonicamente ai numeri che trovate sul sito.
